GANTY轨道高承载力柔性固定系统 您现在的位置是:首页 >>GANTY轨道高承载力柔性固定系统

GANTY轨道高承载力柔性固定系统

GANTY高承载力轨道固定系统是伊利诺的专利产品,是针对码头堆场高速重载的运行特性进行的设计和研发。本系统由上压板和轨角垫板在横向和垂向柔性固定钢轨,达到让钢轨纵向的约束力减小,有效的缓解了设备在高速运行时由于啃轨现象所产生的巨大的侧向撞击力,同时又可以释放钢轨由于温差效应所产生的热涨冷缩的纵向伸缩变形,有效保证了钢轨在允许轨头变化的范围内发生位移时并能及时恢复,保证了设备长期运行时固定轨距不发生任何变化;钢轨底部安装胶垫板及轨底垫板,形成立体柔性减振系统,同时也把钢轨和系统底板之间的应力集中有效的解决,设备能够最大限度的平稳运行,可以为高速重载轨道设备更好更平稳的运行提供更多更安全的可靠保障。

系统主要性能

本方案优点

系统主要性能:
抗侧向力:>540kN
侧向可调间距:70mm
高度方向可调:150mm

安全可靠:底座采用整体铸造式,增加了更大的抗侧向力,提高了
侧向调整:侧向调整范围更大,且有自锁卡槽锁紧后不会发生侧向 位移
竖向调整:后续使用中发生局部沉降后方便调节,配合伊利诺公司 的工具,调整高度方便快捷

锁紧垫片

底座

锁紧垫片:锁紧垫片为整体铸造,其锯齿形的连接面与底座长条孔上的锯齿相配合,将钢轨所受的侧向力传递到套管螺栓直至基础上。

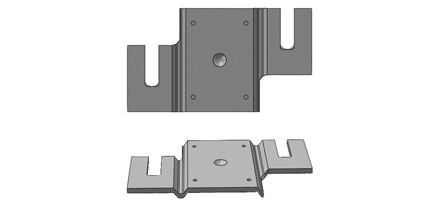

底座是本系统中将钢轨所受的作用力传递到基础上的关键件之一。与之连接的轨底垫板通过凹槽,沉孔及档肩等将设备传过来的作用力作用到底座上,底座通过与锁紧垫片锯齿形的连接最终将作用力传递到套管螺栓及基础上。底座采用整体铸造形式,方便整个系统的安装;与套管螺栓的连接孔采用长条孔,方便系统的侧向调节。

  • 上压板
  • 预埋板
  • 轨底垫板
  • 轨角垫板
  • 调高垫板
  • 轨底调高垫板

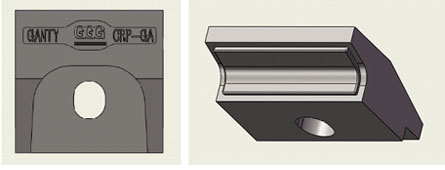

  • 上压板是本系统中直接传递钢轨竖直方向和侧向作用力的关键零件,并在这两个方向固定钢轨。压板主体采用铸造工艺,压板与钢轨接触处采用硫化橡胶,能在竖直和侧向两个方向柔性固定钢轨,且压板本身材质有减振及耐腐蚀的特点,与钢轨接触面积比传统压板的接触面积增大,能更好固定钢轨。

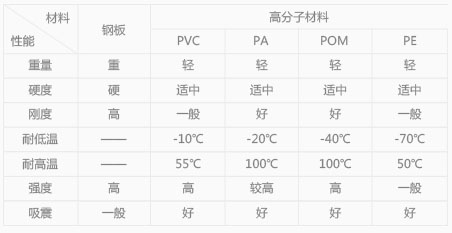

  • 预埋板是基础与设备的分界面。预埋板承受整个设备竖直方向的作用力及部分的侧向力,并将这些力传递到基础上。因此,预埋板的性能对整个系统起着至关重要的作用,右表列出了不同材质的预埋板性能的比较。

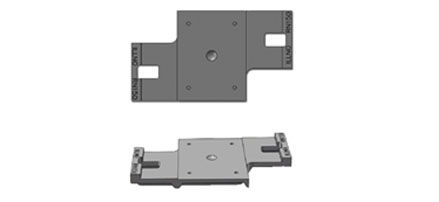

  • 轨底垫板是本系统中将钢轨所受的作用力传递给底座的关键零件。其主要材料为高分子材料,其承压能力强,能消除钢轨和底座之间的应力集中,有效的保护钢轨、底座及基础,延长整体轨道系统的使用年限。 根据使用场合及工况的不同,轨底垫板的材料及形式也会有相应的不同。
    从温度方面考虑,轨底垫板分为: R P(常温型5~100℃) RPF(耐高温型5-200℃) RPI(防低温型-50-100℃) 从承载能力方面考虑,轨底垫板分为: R (轻载) P (重载) PR(复合型)

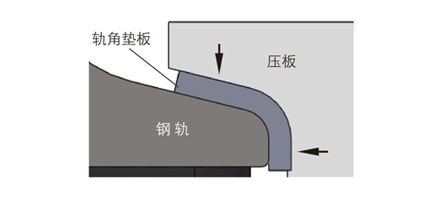

  • 上压板与钢轨之间的垫板,采用高分子材质,其内弧面贴合在钢轨表面上,外弧面与上压板的硫化胶鼻贴合。压板固定好后,可以通过轨角垫板约束钢轨侧向及竖直方向的自由度,放开钢轨的纵向自由度。当钢轨产生热涨冷缩时,纵向变形可以有效释放,避免产生断轨的严重后果。

  • 调高垫板(沉降项目使用)
    底座调高垫板:(沉降≤100mm时) 材料:高分子材料; 规格:1mm、2mm、3mm、4mm、5mm、10mm、15mm、20mm、25mm、30mm、40mm、50mm等一系列规格,根据沉降高度的不同可以选择最合适的高度进行调整,最大可调高度为100mm,建议一般情况下加高层数不超过三层,用此调高垫板调整时,参考样本第3页第1种调整方法。

  • 轨底调高垫板:(100mm<沉降≤150mm时) 材料:高分子材料; 规格:25mm; 当沉降高度超过100mm时,需要根据沉降高度的不同来选择调整方案,如果沉降高度在125mm以内,可以在轨底垫板下面增加一块轨底调高垫板25mm(调整方法见本样本第3页第2种调整方法),然后剩余的沉降通过增加底座调高垫板来保证;如果沉降高度在125~150mm之间,则需要在轨底垫板下面增加两块轨底调高垫板共50mm(调整方法见本样本第3页第2种调整方法),然后剩余的沉降通过增加底座调高垫板来保证。

表面防腐处理

本系统中除了高分子材料及橡胶材料的零件外,其余的金属零部件都需要进行表面处理。
根据不同的现场情况及环境特点可以选择镀锌或达克罗两种方式。
1、镀锌:镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术,分为热镀和冷镀两种。 冷镀是指电镀,其优点是镀层均匀,外观美观,成本低,有一定的耐腐蚀性,工艺成熟,缺点是不宜在高温条件下使用,如温度不可高于120℃; 热镀是指热浸镀锌,其优点是镀层较厚,附着力强,不易脱落,防腐蚀性强,缺点是镀层不均匀。
2、达克罗:达克罗是一种新型的表面处理技术: 优点:1)超强的耐腐蚀性;2)无氢脆性;3)高耐热性;4)再涂性能好;5)良好的渗透性。 缺点:1)能耗大;2)表面硬度不高、耐磨性不好。
