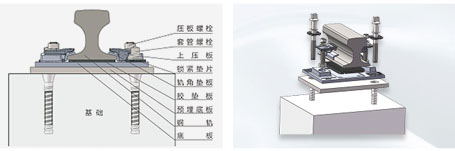

本方案为伊利诺公司充分考虑国内码头及堆场轨道系统基础和运行的特性,针对钢轨前期安装及后期沉降调整的新工艺新方法进行的设计和研发,本系统由上压板、压板螺栓和底座为钢轨提供侧向约束,然后通过底座上的螺牙与锁紧垫片将侧向力通过地脚螺栓传递到基础;上压板上有硫化的胶鼻,结合轨底垫板与预埋板为轨道系统提供良好的竖向承载能力及良好的减振性能。本系统不仅能为各项目的平稳运行提供安全可靠的保证,而且制作简单,安装方便,后期维护调整省时省力。
系统抗侧向力:>170kN 侧向可调间距:20mm 最大可调高度:100mm 压板螺栓上紧扭矩: 新建项目:275N•m 沉降调整:275-400N•m
底板:底板为整体铸造,在减振及降低应力方面效果显著;底板上的两个凸台用来固定上压板,凸台上的斜面与上压板的斜面配合,将上压板承受的侧向力传递到底板上;两侧的长条孔是套管螺栓孔,方便调整底板的横向位置,孔四周的螺牙面与锁紧垫片配合,将底板承受的侧向力传到套管螺栓上。

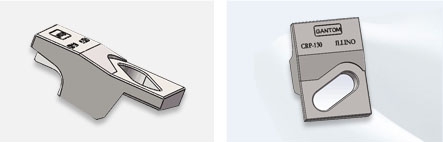

上压板为整体锻造,压板通过螺栓把合在底板上,前部的橡胶鼻头压在轨角垫板上竖直方向固定钢轨;前端平面顶在轨角垫板竖直面侧向固定钢轨,后端斜面与底板上的斜面配合,负责将钢轨的侧向力传递到底板上;上压板与底板凸台上表面的结合面是一个自锁平面,在上压板安装好后,会产生自锁,方便将自身受到的作用力传递到底板上;上压板上的长条孔方便在安装时调整钢轨的横向位置。
