本套ILLINO预埋套管为整体注塑工艺采用高分子材料，预埋螺栓为整体锻造。通过预埋套管与预埋螺栓的结合，可以准确定位预埋板位置,也可准确调整预埋板标高,控制施工误差；为轨道标高的控制打下良好基础,如果不能准确的调整预埋板标高,后期的轨道顶标高也就无从控制。预埋套管与预埋螺栓主要作用为把预埋底板以上的所有部件紧固在混凝土基础上,可在系统发生基础沉降时,可快速调整轨顶标高误差<1mm。

预埋套管组件

（1）预埋套管：主要与套管螺栓配合，将底座上承受的钢轨传递过来的力传递到基础上；

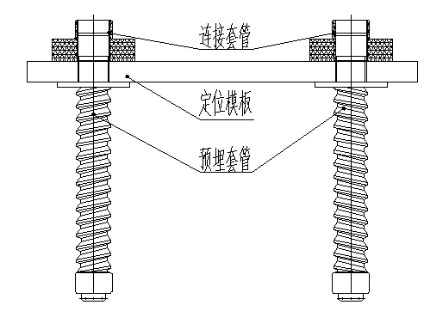

（2）连接套管：与预埋套管螺纹配合，在预埋套管进行预埋的时候，固定定位模板；

（3）上封帽：连接套管的内螺纹配合，在定位模板撤走后，连接套管拧在预埋套管上，然后将预埋板放置在连接套管上，拧上上封帽，旋转上封帽，就可以调整预埋板的高度及水平；

（4）下封帽：下封帽上有内螺纹，与预埋套管下端螺纹配合，防止砂浆灌进预埋套管，下封帽上的小孔可以将整套部件固定在钢筋上；

（5）加长套管（调整套管）：已预埋套管，在轨道固定系统安装前轨道基础梁已发生沉降，此时可采用加长套管快速调整标高，误差≤1mm。

安装步骤

(1) 套管的预埋：根据图纸尺寸，确定预埋套管的标高，然后以中心线为基准用连接套管把定位模板固定在预埋套管上，保证预埋位置的准确。灌注混凝土，养护；

(2) 预埋板的安装：套管预埋并养护好后，将定位模板拆除，连接套管拧在预埋套管上，旋转连接套管，使连接套管的圆盘上表面的高度调至预埋板下表面高度，然后将预埋板套在连接套管上，确认预埋板高度符合图纸要求尺寸，然后灌注胶泥；

(3) 灌胶泥：胶泥充分搅拌后灌注在轨道槽和预埋板之间，胶泥总厚度满足设计需求；

(4)胶泥凝固后能起到限位预埋板的作用，后续安装底板等构件即可。

应客户高生产力、高要求、高开发需求，伊利诺可提供M30套管螺栓，满足更高承载力。

ILLINO 预埋套管 优势

1.结构强度更高（区别于后锚固）

• 后锚固螺栓是通过钻孔、植筋或机械锚固等方式安装在已硬化的混凝土中，预埋套管及套管螺栓是在混凝土浇筑前安装到位的，螺栓与混凝土共同凝固，形成一个整体，能够充分发挥螺栓和混凝土的力学性能，连接强度高，抗剪强度大，能承受更大的拉力和剪力。

2.成本较低（区别于后锚固）

• 预埋套管及套管螺栓的施工工艺相对简单，不需要额外的钻孔设备和化学粘结剂，施工成本较低。

3.耐久性更强

• 预埋螺栓在混凝土内部，受外界环境影响小，防腐性能好，使用寿命长。

4.维护和更换方便

•套管螺栓因为锈蚀或损坏而不能紧固固定系统时，使用预埋套管可快速更换套管螺栓。

5.标高可调节

• 可通过加长套管螺栓调节标高，不用费力拆卸，省时省力，解决了沉降问题。

ILLINO 预埋套管 项目施工案例

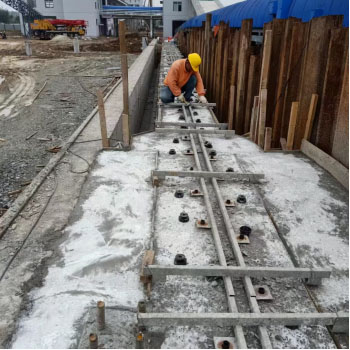

岳阳

ILLINO 预埋套管 项目施案例

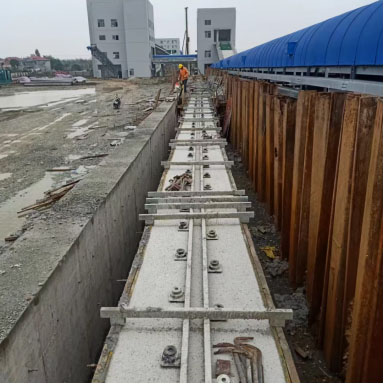

广州
